卫生型电磁流量计

发布时间:2021-03-22浏览次数:0

卫生型电磁流量计卫生型电磁流量计
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

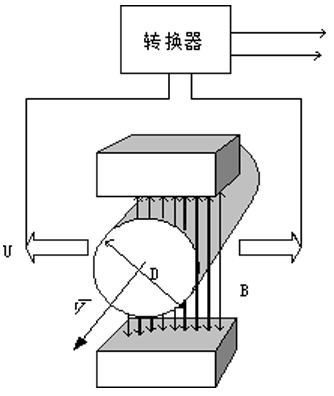

在图1-1中,当导电流体以平均流速V()通过装有一对测量电极的一根内径为D()的绝缘管子流动时,并且该管子处于一个均匀的磁感应强度为B(T)的磁场中。那么,在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E)。由电磁感应定律可写做(1)式:
卫生型电磁流量计工作原理 卫生型电磁流量计工作原理

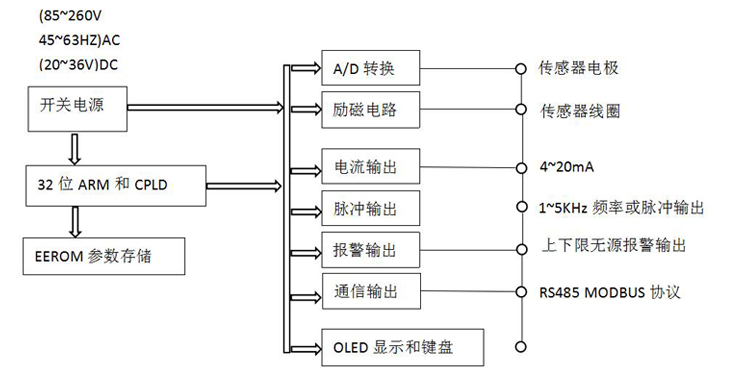

电路工作原理图卫生型电磁流量计电路工作原理图



卫生型电磁流量计电路工作原理图

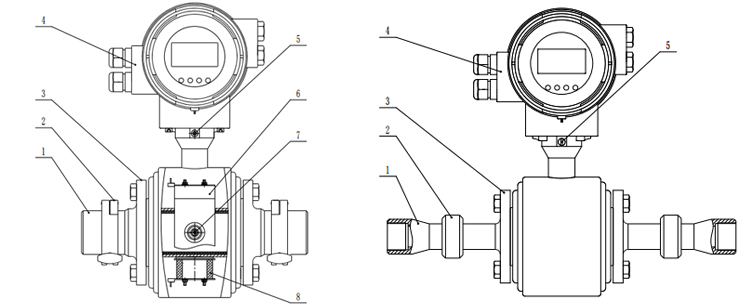

卡箍接头/螺纹连接头 2.卡箍/锁紧螺母 3. 卡箍连接法兰/螺纹连接法兰
4.转换器 5.接地螺钉 6.磁路板 7.电极 8 励磁线圈
卫生型电磁流量计产品特点
1.仪表结构简单、可靠,无可动部件,工作寿命长;
2.无截流阻流部件,不存在压力损失和流体堵塞现象;
3.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统;
4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响;
5.传感器与表头连接处单独设计的密封件,可防止外界湿气从连接处进入表头和传感器;
6.励磁线及电极线均采用优质的单芯屏蔽线,可降低干扰,提高信号的洁净度,从而提高测量精度;
7.具有双向流量测量,双向总量累计功能,内部具有三个积算器可分别显示正向累积值,反向累积值及差值积算量;
8.频率可编程低频三值波励磁,提高了流量测量的稳定性,功率损耗低;
9.采用新型32位ARM+CPLD集成度高,运算速度快,计算精度高;
10.全数字量处理,抗干扰能力强,测量可靠;
11.超低EMI开关电源,适用电源电压变化范围大,效率高,温升小,EMC性能好;
12.中英文菜单操作,使用方便,操作简单,易学易懂;
13.高清晰度宽温型OLED显示;
14.使用智能化判断,不采用测量修正设置,空管报警与电极检测应用更加便捷。
15.先进的“粗大误差处理”技术,能够切除浆液等流体测量尖状干扰,减小输出跳动,保持高精度测量并使输出更加稳定;
16.具有自检与自诊断功能;
17.新的键盘处理方式,避免键盘操作影响测量。可以进、退位操作菜单,使参数设置更加便捷;
18.采用AD421电流专用芯片使得4-20mA电流输出更加稳定。


卫生型电磁流量计产品参数

1.传感器技术参数
名称 Focmag3301卫生型电磁流量计
公称通径 DN10-DN150
介质电导率 ≥5uS/cm
精确度 0.5 级、1.0 级 ( 随口径区分 )
流速范围 0.5-10m/s 推荐1-5m/s
环境温度 传感器:(-40~+80)℃,转换器:(-l5~+50)℃
介质温度 ≤100℃
衬里材料 聚四氟乙烯、聚全氟乙丙烯(F46) PFA
电极材料 316L、哈氏合金 C、哈氏合金 B
压力等级 PN1.6MPa 特殊规格订货时请注
壳体材质 304不锈钢 316不锈钢
安装形式 一体式;分体式
通讯 RS485(Modbus协议)、HART
输出信号 全隔离(4-20mA电流、脉冲、上下限报警)
负载电阻 4-20mA是0-750Ω
消耗功率 ≤15W
电源 220V AC 50HZ、24V DC
显示器显示 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示
防护等级 IP65 IP68(需特殊定制)
防爆等级 ExⅡBT6 Gb
电器接口 M20*1.5

2.测量范围

口径(mm) 测量范围(m3/h) 口径(mm) 测量范围(m3/h)
DN10 0.14 ~ 1.40 DN50 3.35~ 70.65
DN15 0.32 ~ 6.36 DN65 5.97~ 119.40
DN20 0.57~ 11.30 DN80 9.04~ 180.86
DN25 0.88~ 17.66 DN100 14.13 ~ 282.60
DN32 1.45~ 28.94 DN125 22.08~ 441.56
DN40 2.26~ 45.22 DN150 31.79~ 635.85

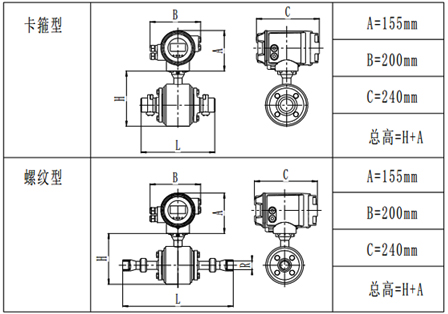

卫生型电磁流量计产品外形尺寸
卫生型电磁流量计产品外形尺寸 卫生型电磁流量计产品外形尺寸

注:以上尺寸为参考尺寸,如有特殊选型该值可能会有所不

卫生型电磁流量计外形及安装尺寸 (卡箍标准为ISO标准)
公称通径DN 压力 等级 卡盘 规格 螺纹R 螺纹型 总长L 卡箍型总长L 高度H 参考重量kg
15 PN16 50.5 G1/2 330 250 190 10
20 PN16 50.5 G3/4 380 250 190 10
25 PN16 50.5 G1 420 250 200 10
32 PN16 50.5 G1¼ 440 260 205 11
40 PN16 50.5 G1 1/2 460 260 215 12
50 PN16 64 G2 480 260 220 15
65 PN16 77.5 280 240 16
80 PN16 91 300 255 18
100 PN16 119 320 270 20
125 PN16 145 350 300 25
150 PN16 167 380 330 30
1.上表所有数据仅基于标准型传感器
2.其他未列出的压力等级,尺寸可能会不同
3.对于口径较小的传感器,表头的尺寸可能大于传感器

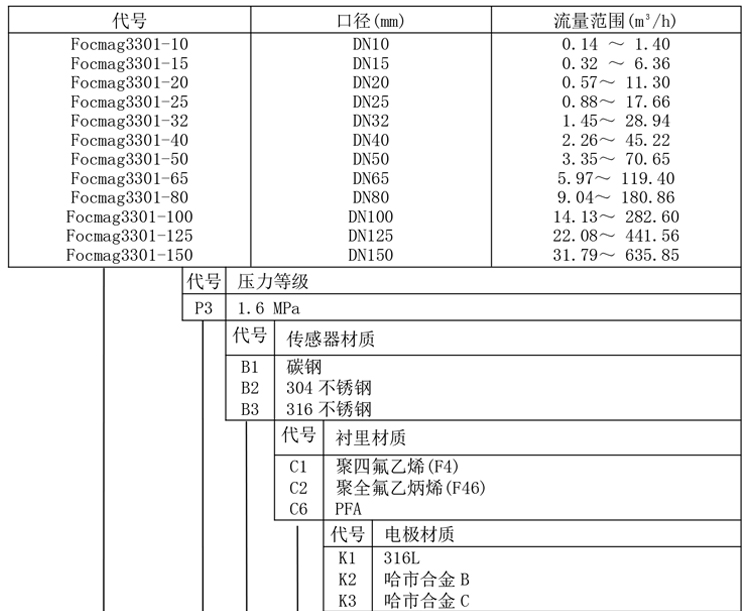

卫生型电磁流量计产品选型
卫生型电磁流量计产品选型卫生型电磁流量计产品选型

1.衬里的选择

衬里材料 主要性能 最高介质温度 适用范围
一体型 分离型
聚四氟乙烯(F4)
1.是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀
2.耐磨性能不如聚氨酯橡胶
3.抗负压能力不如聚氯丁橡胶
70℃ 100℃ 150℃ (需特殊订货)
1.浓酸、碱等强腐蚀性介质
2.卫生类介质
聚全氟乙丙类烯(F46)
1.F46的耐化学稳定性与聚四氟乙烯相似,具有优异的耐化学稳定性
2.F46与聚四氟乙烯相比,硬度及抗拉强度略有提高
3.耐热性能不如聚四氟乙烯
1.浓酸、碱等强腐蚀性介质
2.卫生类介质

2.电极的选择

电极材料 耐蚀及耐磨性能
不锈钢 0Cr18Ni12Mo2Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化类的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。
注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验
卫生型电磁流量计安装和接线
1.安装要求
1.1 通用要求
a、为了安装、维护、保养方便,在流量计周围需保留足够的空间
b、避免流量计安装在温度变化很大或受到设备高温辐射的场所
c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置
d、避免流量计安装在含有腐蚀性气体的环境中
e、避免流量计安装在有强振动源、强磁场的场所
1.2 工艺管要求
a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)
b、工艺管与流量计需同心,同轴偏差不大于0.05DN
卫生型电磁流量计安装和接线卫生型电磁流量计安装和接线

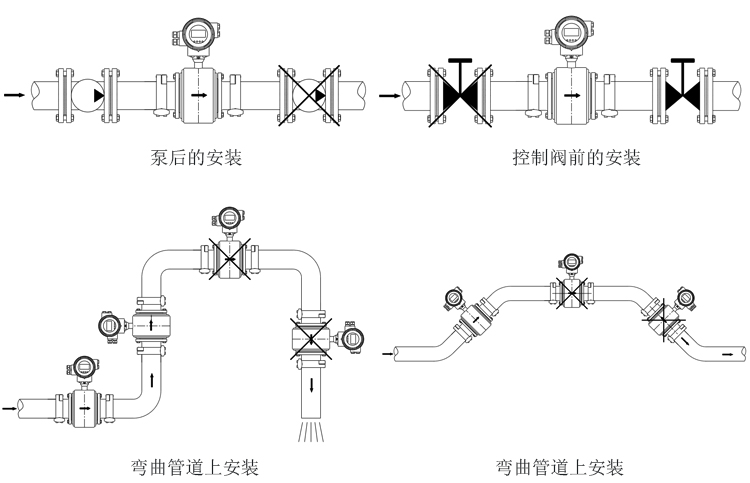

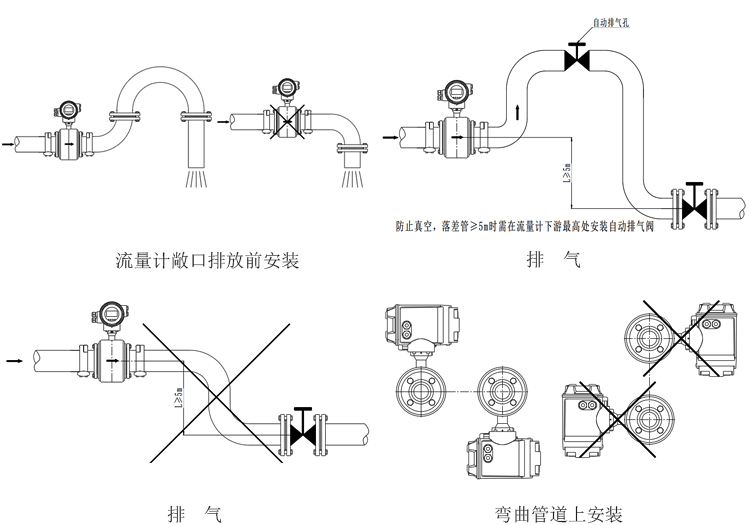

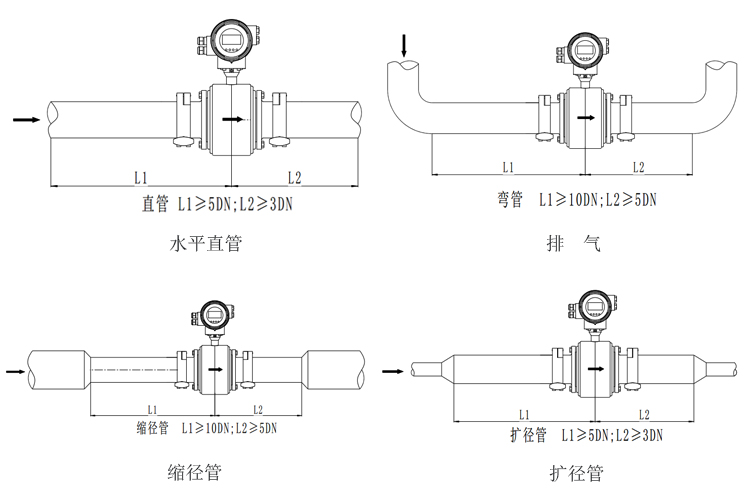

2.安装条件

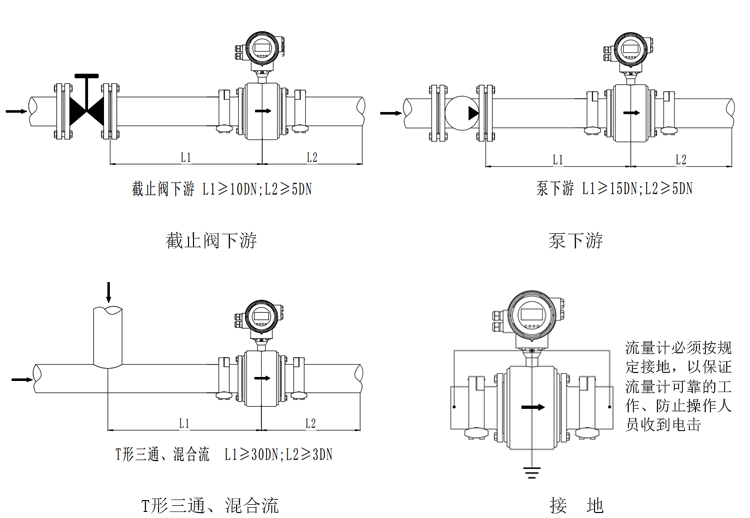

2.1直管段
使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真
卫生型电磁流量计安装条件卫生型电磁流量计安装条件
卫生型电磁流量计接线指南
1. 提示
a.电磁流量转换器的接线必须由专业技术人员完成!
b.所有接线应在切断供电电源后进行;按说明书正确牢固连接!
c.旋紧出线套的压紧螺母和端盖,保持转换器良好密封;
d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件!
e.在供电前还应再次检查所有接线准确无误!

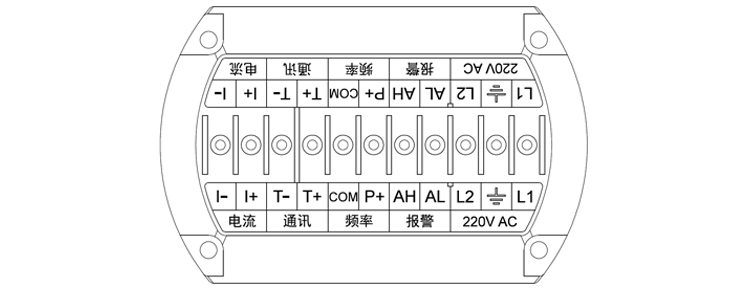

2 .一体转换器的接线端子与标示卫生型电磁流量计接线指南

圆形一体转换器的接线端子图

3 .分体转换器的接线端子与标示

卫生型电磁流量计接线指南

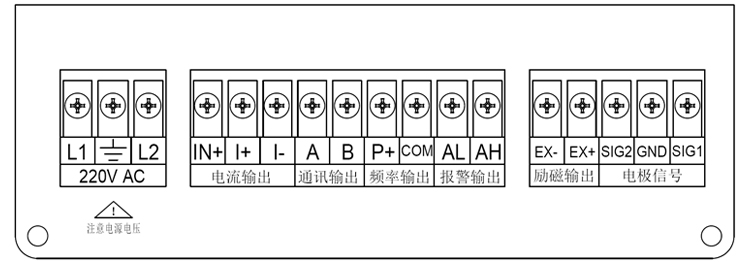

方形分体转换器的接线端子图

4.接线重要说明
关于有源无源4-20mA重要说明!!!
电磁流量计是4线制仪表不同于两线制仪表的4-20mA,两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作,而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。

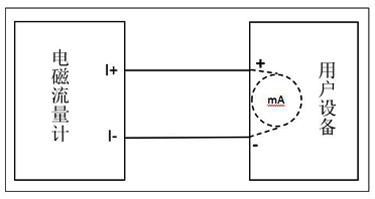

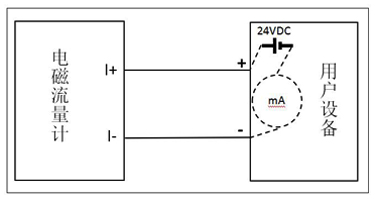

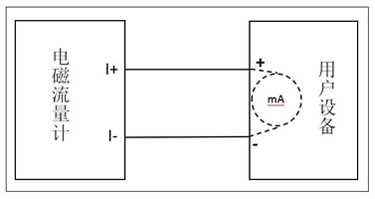

① 一体电磁流量计有源4-20mA输出接线(一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出)   ② 一体电磁流量计无源4-20mA输出接线 (一体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出)
卫生型电磁流量计接线重要说明   卫生型电磁流量计接线重要说明

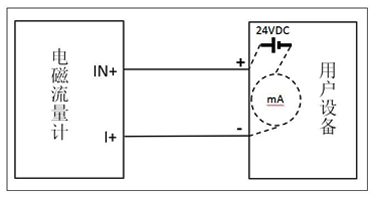

③ 分体电磁流量计有源4-20mA输出接线(分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)   ④ 分体电磁流量计无源4-20mA输出接线 (分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)
卫生型电磁流量计接线重要说明   卫生型电磁流量计接线重要说明
⑤ 用户设备怎么判断需要有源电流输出还是无源电流输出?
a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态。
b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压。
c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出;

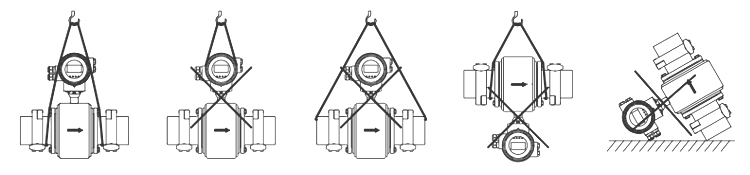

卫生型电磁流量计运输和贮存
a.请勿通过一体转换器外壳抬起流量计
b.请勿使用金属吊链
c.请使用皮质吊带吊装流量计卫生型电磁流量计运输和贮存
卫生型电磁流量计常见故障及解决方法
故障名称 解决办法
转换器无显示 1.检查电源是否连接
2.检查保险丝是否完好
3.检查供电电压是否符合要求
4.如上述三项均正常,将将转换器返厂维修
励磁报警 1.励磁线圈绝缘度下降
空管报警 1.被测流体是否满管
2.流量计是否按要求正确安装
3.被测流体电导率过低
4.空管阀值设置过低
无流量时显示有流量 1.空管阀值设置过高
2.空管报警允许未打开
3.电极被污染导致零点偏移(此时管道满管)
4.信号线绝缘度下降(此时管道满管)
流量测量不准或波动大 1.流体是否满管
2.流量计是否按规定接地
3.信号线绝缘度下降
4.流量计是否按要求正确安装
流量上限报警 1.现场流量大于流量上限阀值,修改流量上限阀值
流量下限报警 1.现场流量低于流量下限阀值,修改流量下限阀值
有流量时无流量显示 1.截止阀是否开启
2.信号线接地
3.流量过低,小信号切除设置过高
4.空管阀值设置过低
